Collegamento di segmenti sovrapposti
tramite un indirizzo IP

L'impostazione secondo la quale le reti da connettere non conducono direttamente al computer WinRoute, ma sono collegate a un router, è detta "a segmenti sovrapposti".

Il router utilizzato può essere un dispositivo hardware, Windows NT o qualunque computer con Windows 95/98 e WinRoute. WinRoute fungerà da router, con o senza NAT.

Generalmente è necessario indicare al computer WinRoute dove inviare i pacchetti provenienti da altre reti, mentre i pacchetti in uscita devono avere un collegamento simile sul router (condiviso da due reti) che specifichi dove inviare i pacchetti in uscita dalla seconda rete. Ciò può essere ottenuto aggiungendo nuove route - una sul computer WinRoute (per i pacchetti in entrata) e l'altra sul router (per i pacchetti in uscita).

La ROUTE sul computer WinRoute (membro della rete 1) eseguirà il routing dei pacchetti IP diretti all'altra rete (rete 2) all'indirizzo IP specifico della rete 1 del router. Questo router provvederà al successivo inoltro dei pacchetti.

LA ROUTE PREDEFINITA sul router (che collega entrambe le reti) eseguirà il routing di tutti i pacchetti provenienti dalla rete 2 all'indirizzo IP della rete 1 del computer WinRoute. WinRoute provvederà quindi a tradurre gli indirizzi di questi pacchetti tramite la funzione NAT e a inviarli su Internet.

Esempio

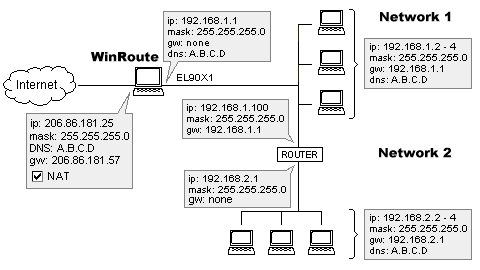

L'esempio propone il caso di due reti 192.168.1.x e 192.168.2.x. e di un router all'indirizzo 192.168.1.100.

Nota: è possibile utilizzare un router hardware o qualunque computer con Win 95/98 e WinRoute o Windows NT.

Impostazioni della rete 1 (rete principale)

È necessario indicare al computer WinRoute che tutti i pacchetti diretti alla rete 192.168.2.0 devono passare dal router 192.168.1.100:

Vai al prompt di MS-DOS

Immetti il seguente comando: Route -p add 192.168.2.0 mask 255.255.255.0 192.168.1.100

Sul router 192.168.1.100, la route predefinita deve condurre al computer su cui è installato WinRoute, e cioè 192.168.1.1. In altre parole, è necessario indicare al router di eseguire il routing di tutti i pacchetti diretti a Internet attraverso il PC WinRoute.

Le altre impostazioni di rete saranno identiche a quelle descritte negli altri capitoli (impostazione della rete).

Impostazione della rete 2 (rete secondaria)

Le impostazioni sono regolari se la rete 2 è la rete indipendente. I gateway predefiniti su tutti i computer della rete 2 sono impostati sull'indirizzo IP della rete 2 del router (192.168.2.1 nell'esempio).

NAT tra rete 1 e rete 2

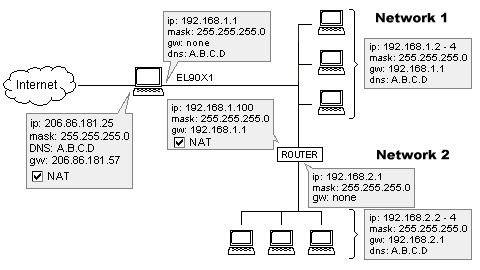

È possibile utilizzare WinRoute con il protocollo NAT abilitato per collegare le reti primaria e secondaria. La rete secondaria apparirà come un unico computer, consentendo un'amministrazione semplificata e maggiore protezione. È necessario eseguire correttamente le impostazioni per evitare di modificare il traffico tra le due reti.

Impostazioni avanzate di NAT sul PC WinRoute che divide la rete 1 dalla rete 2

L'indirizzo IP di destinazione determinerà l'esecuzione di NAT. Nel caso dell'esempio, se l'indirizzo di destinazione dei pacchetti è compreso nella rete 192.168.1.0, non sarà necessario applicare il protocollo NAT. Ciò consentirà la comunicazione tra le due reti come se NAT non esistesse.

Per le impostazioni di rete, si applicano le regole descritte in questo manuale.
